中央空調長時間使用后，室內有時會有類似發霉的味道，這是由于空調內機在制冷的時候產生了冷凝水。

冷凝水在流經接水槽的過程中，粘附在蒸發器上的灰塵也會隨著冷凝水流入接水槽。久而久之便會在接水槽中形成一定數量的臟物沉淀，發酵后就會產生讓人難聞的氣體。

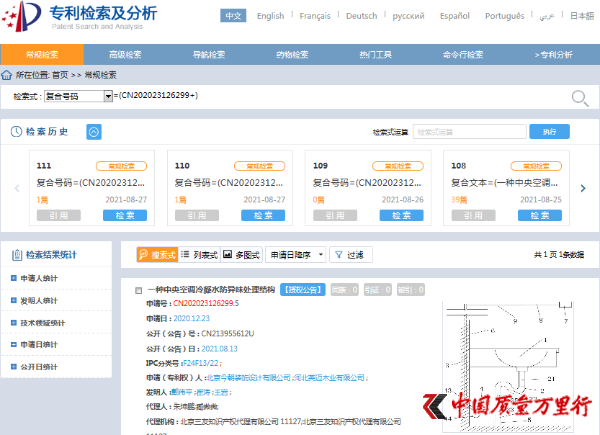

今朝裝飾通過多年的家裝經驗發現，這種情況并不是個例，而是非常普遍的，因此發明了一種中央空調冷凝水防異味處理結構專利。專利號：ZL202023126299.5，登錄國家知識產權局政府網站http://www.sipo.gov.cn/ 即可查詢檢索到本專利相關內容。

本實用新型的有益效果是：該中央空調冷凝水防異味處理結構可以方便快速地將中央空調產生的冷凝水排走，從而避免了空調冷凝水長期積存而產生的難聞氣味，保證了室內的空氣質量。

具體實施方式

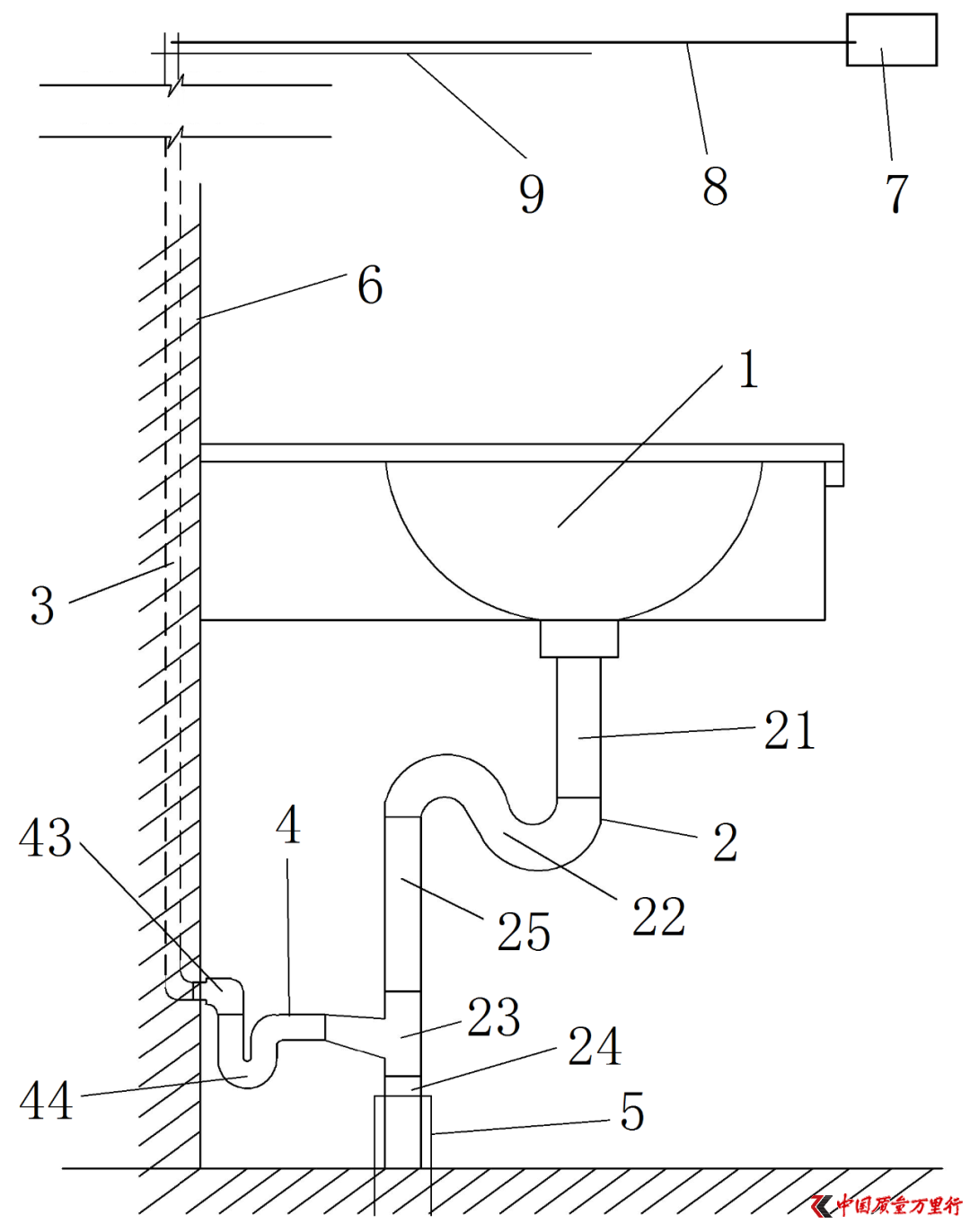

▲圖1中央空調冷凝水防異味處理結構

一種中央空調冷凝水防異味處理結構包括：洗手盆1；第一排水管組件2；墻面排水管3；第二排水管組件4；地面排水接頭5；墻壁6；空調內機7；冷凝水排水管8；吊頂9。

其中，第一排水管組件2包括：上連接管21；第一存水彎22；三通23；下連接管24；中間連接管25。第二排水管組件4包括：轉角彎頭41；連接短管42；變徑彎頭43；第二存水彎44。

第一排水管組件2和第二排水管組件4均位于洗手盆1的下方，第一存水彎22呈躺倒的S形結構，如圖1所示。

中央空調冷凝水防異味處理結構位于衛生間內，該衛生間內含有吊頂9，冷凝水排水管8位于吊頂9內，冷凝水排水管8呈水平狀態。

洗手盆1內的水通過第一排水管組件2進入地面排水接頭5后排出。

空調內機7產生的冷凝水可以依次通過冷凝水排水管8、墻面排水管3、第二排水管組件4和三通23進入地面排水接頭5后排出。

施工時，可以在墻壁6的表面開槽，然后將墻面排水管3埋設于墻壁6表面的開槽內，然后用水泥封閉，墻面排水管3可以選擇現有的PP、PE或PVC管，墻面排水管3的內徑可以為20mm。

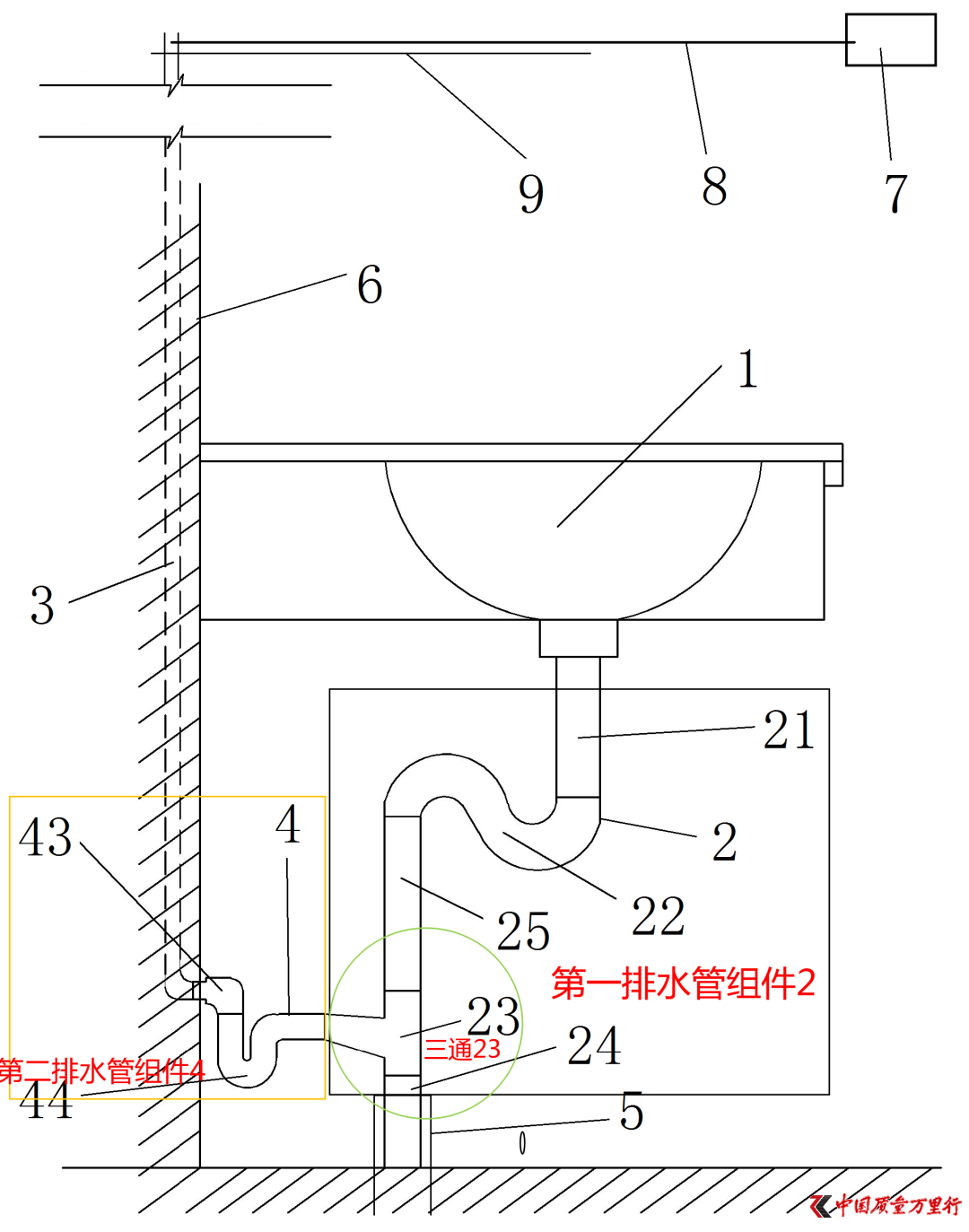

第一排水管組件2的示意圖

▲第一排水管組件2的中間連接管25上端與第一存水彎22連接，下端與三通23連接；下連接管24的上端與三通23連接，下端插接于地面排水接頭5內。

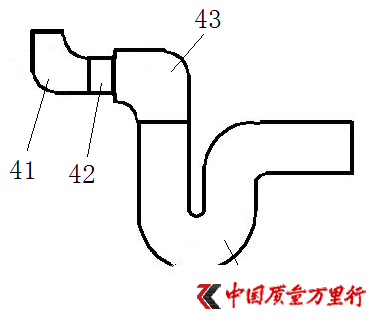

第二排水管組件4的示意圖

▲第二存水彎44的出口端與三通23連通。第二存水彎44呈躺倒的P形結構。

第二存水彎44的封堵可以保證下水道的味道不會通過管道反味，不會產生異味回流，有效的保證了室內的空氣質量。

三通23的示意圖

三通23含有三個接口。第一接口231朝上，第三接口233朝左或朝右，第二接口232朝下。

三通23可以為Y型結構或T型結構，第一接口231和第三接口233均高于第二接口232。第一接口231和第三接口233均為三通的入口，第二接口為三通的出口。

該中央空調冷凝水防異味處理結構可以方便快速地將中央空調產生的冷凝水排走，從而避免了空調冷凝水長期積存而產生的難聞氣味。
